Мостовая пила по камню EMMEDUE "DISCOVERY 4 Axis"

Страна-производитель: Италия.

Бренд: Emmedue.

Описание:

«Discovery 4 Axis»  - мостовая 4-х осная пила. Работает в 4-х плоскостях: по длине, по ширине, по высоте, а так же осуществляет лекальные (криволинейные) резы, выборку из слэба эллиптических фигур (круги, овалы и др.), прямолинейное и криволинейное профилирование. Пила «Discovery 4 Axis» идеальна, для раскроя слэбов, а так же для выполнения мелких и средних видов работ, в условиях ограниченного пространства: вырез прямых столешниц, покрытий для пола, лестниц, портиков, арок и других элементов декора. Особенность данного станка, заключается в возможности осуществлять идеально ровные прямолинейные и лекальные резы слэба, без сколов и ухода в сторону диска. Данный станок, легко использовать для разового или многократного раскроя слэбов, ступенчатой резки, профилирования и калибровки заготовок.

Четырёхосные станки оборудуются не ПЛК с сенсорным экраном, а системой ЧПУ с программой «AutoCAD», которая позволяет создавать карты раскроя на удобном 17-ти дюймовом сенсорном экране с цветным дисплеем, а так же загружать их с внешних носителей. Так же через ЧПУ осуществляется прямолинейное и радиальное профилирование слэбов, при работе с большими толщинами. Т.е. фактически ЧПУ является полноценным компьютером с программным обеспечением на базе Windows и имеет абсолютно все опции для резки камня.

1. Станок обрабатывает заготовку в 4-х плоскостях: по длине, по ширине, по высоте, а так же осуществляет лекальные (криволинейные) резы.

2. Его габариты позволяют обрабатывать заготовки длиной более чем 3,5 метра (3500 мм); шириной почти 2 метра (2000 мм).

Ось «X», ход «вправо – влево» головки несущей диск, на 3600 мм.

Ось «Y», ход «вперед – назад», на 2000 мм (в качестве дополнительной опции ход по оси «Y» можно увеличить до 2500 мм).

Ось «Z», подъем/опускание («вверх – вниз») головки с диском, на 390 мм.

Ось «C», вращение головки несущей диск, от 0 до 370 градусов.

3. Скорость хода головы с диском по всем четырём осям регулируется автоматически.

4. Компьютер с клавиатурой (ЧПУ) с программным обеспечением на базе «Windows» установлен на выносном шарнирном терминале, снабжен сенсорным цветным дисплеем и портом usb для возможности импортирования файлов в формате DXF. Программа по обработке камня CAD/CAM: «EasySTONE».

5. Уникальность данного станка заключается в том, что все 4 оси на нём интерполированы, т.е. взаимосвязаны друг с другом. Данный фактор даёт возможность, вырезать из заготовки своего рода уникальные фигуры, например эллипсы (круги, овалы и т.д.) или параметрические фигуры, а так же осуществить криволинейное профилирование слэба, используя пошаговый рез. Данные работы можно осуществлять, обрабатывая деталь, как алмазным диском, так и фрезами, которые фиксируются на мотор через «вращающееся соединение» (отверстие под фрезу). Фрезами вырезаются детали маленького размера, которые невозможно вырезать диском, а так же осуществляется бурение (сверление), окантовка (фрезерование) и т.д. В своей работе оператор может использовать: сверла, фрезы для выборки, фрезы для понижения поверхности, пальчиковые фрезы, гравировальный инструмент и т.д. Благодаря мощному двигателю, при работе с «вращающимся соединением», фреза может осуществлять до 6000 оборотов в минуту. Количество оборотов «вращающегося соединения», регулируется в автоматическом режиме

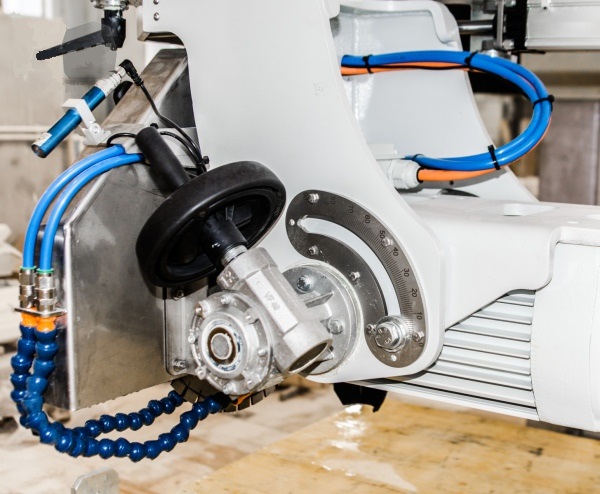

6. Возможность произвести наклон диска под углом от 0 до 90 градусов, позволит Вам не только осуществлять резы под углом в 45 градусов, но и проделать при необходимости паз в торце заготовки или обработать камень в виде арки, наклонив диск под углом 90 градусов. Наклон головки (ось «А») регулируется в механическом режиме (См. фото).

7. Максимальный диаметр диска, какой можно использовать на данном станке, составляет 625 мм, что даёт Вам возможность осуществлять пропил глубиной 205 мм. Минимальный же диаметр диска, составляет 350 мм.

8. Работа с лекальными или криволинейными резами требует большей нагрузки на двигатель, который приводит в движение диск. Именно поэтому мощность двигателя составляет 17,6 кВт или 24 Л.С. Двигатель такой мощности, увеличивает частоту вращения диска до 4300 оборотов в минуту. Количество оборотов во время пиления можно регулировать в автоматическом режиме. Благодаря большой мощности двигателя и возможному количеству оборотов диска рез слэба, даже из самого плотного камня, будет осуществляться без сколов, максимально быстро, а главное точно и согласно заданной траектории.

9. Лазерный визир, позволяющий с точностью разметить линию последующего распила на детали, а так же контролировать прямоту реза или незначительный уход диска в сторону при раскрое слэба. См. фото:

10. Конструкция станка монолитная, что делает её несравненно прочной и устойчивой на поверхности. Вес у «Discovery 4 Axis» - 4200 кг. Это не мобильная пила для работы «в полях», а полноценное стационарное оборудование для работы в цеху с большими объёмами. В сравнении с легковесными аналогами, которые сегодня представлены на рынке, солидный вес естественно придаёт оборудованию больше устойчивости при работе, а его детали фактически не подвержены расшатыванию.

11. Гидравлический подъем стола для удобной и быстрой загрузки заготовок на рабочий стол, так же входит в базовую комплектацию. Грузоподъёмность – 1500 кг. Поворот стола на данном станке отсутствует, т.к. функционал оборудования позволяет обрабатывать изделия, под любым углом используя лишь функцию автоматического поворота головы (по оси «С»).

12. Рабочий стол изготовлен из электросварной стали, которая прошла горячее оцинкование, что обеспечивает высокую устойчивость оборудования к воздействию воды. Антикоррозийное качество отличает наш станок от облегчённых и разного рода дешёвых китайских аналогов, которые уже через 1,5 – 2 года активного использования подвергаются коррозии.

13. Ещё одним инновационным решением в станке «Discovery», является «Централизованная система смазки». На станке позади шкафа управления расположена своеобразная помпа, подающая смазку во все части оборудования. С помощью данной помпы оператор может смазывать абсолютно все детали станка одним лишь нажатием на неё. Смазка под давлением будет доставлена до всех деталей оборудования. Смазку необходимо осуществлять не менее 1 раза в месяц.

14. Рабочий стол данного станка снабжён деревянным покрытием. Данная опция входит в стандартную комплектацию.

15. Конструкция нашего станка не требует возведения фундамента, станок фиксируется непосредственно на полу. Это связано с тем, что оборудование и так обладает большим весом и усиленной конструкцией, так что дополнительное усиление в виде фундамента ему не требуется. «Discovery 4 Axis» может поставляться и устанавливаться в цеху в 2-х комплектациях:

- Установка оборудования на стойках.

- Монолитная конструкция оборудования.

Отличительных особенностей, ни в функционале, ни в стоимости у данных двух версий нет. Разница заключается лишь в сборке данного оборудования. Оборудованию с монолитной конструкцией не требуется сборка, т.к. его особенность – это цельный монолитный каркас. Он поставляется уже в собранном виде. Если в цеху, где будет устанавливаться станок, есть габаритный проход, то проблем не возникнет.

Если же проход в цех недостаточно большой, то проще всего заказать оборудование, которое будет устанавливаться на стойках, т.к. оно идёт в разборном виде. Стойки создаются из армированного цемента, на которые крепятся поперечные или боковые балки (т.н. «мосты»). Разница между двумя конструкциями заключается в том, если использовать оборудование установленное на стойках, то в качестве дополнительных опций габариты станка можно увеличить: добавить поперечные балки с перемещением по оси «Y» до 2500 мм (в стандартной комплектации: 2000 мм), а так же дополнительно расширить стол на 500 мм. Габариты оборудования с монолитной конструкцией не расширяются.

16. На «Discovery 4 Axis» встроены в ЧПУ следующие программы.

- одиночные прямолинейные и криволинейные резы;

- многократные прямолинейные и криволинейные  резы;

- калибрование;

- прямолинейное и криволинейное профилирование.

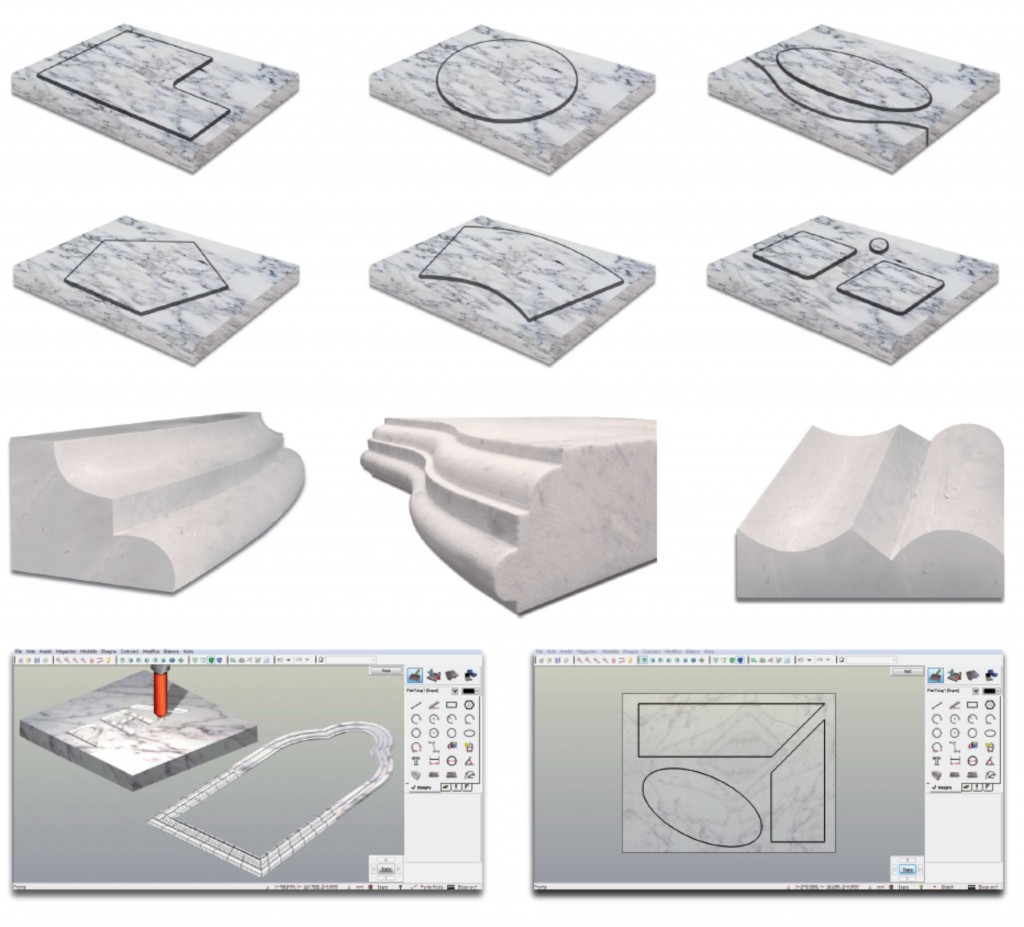

17. В программу (ЧПУ) так же внесены шаблоны параметрических фигур (прямолинейные формы) для изготовления кухонных поверхностей, ступенек и других изделий прямоугольных форм. Шаблоны для изделий изогнутых форм (лекальный рез), так же включены. На экране дисплея Вы выбирается рисунок необходимой формы, проставляете на нем нужные размеры и можно сразу приступать к распилу слэба без обычного выполнения графической работы на компьютере. Программное обеспечение позволяет так же импортировать файлы формата DXF, созданные на внешних компьютерах для реза прямолинейных и криволинейных форм. Данные шаблоны идут в стандартной комплектации, т.к. программы «разовые резы» и «многократные резы», так же включены в стандартную комплектацию.

18. Вы можете лично убедиться в качестве изделий из камня, обработанных на оборудовании фирмы «EMMEDUE», посетив наше производство. Дело всё в том, что мы сами занимаемся профессиональной обработкой всех видов натурального камня и наше производство одно из крупнейших по объёмам в центральной части России. Именно поэтому мы реализуем станки итальянского бренда «EMMEDUE», т.к. мы сами используем его в работе и можем со 100% уверенностью заявить о качестве и надёжности данного оборудования. Все изделия из природного камня, какие мы производим у себя в цехах, изготовлены исключительно на станках фирмы «EMMEDUE».
